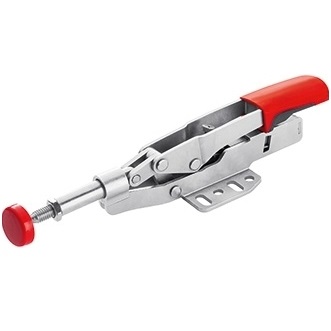

Svirtinis fiksatorius su ištraukiama atremtimi ir horizontaliu pagrindu STC-IHH
STC-IHH15
|
Artikulas |
Spaudimo ilgis, mm |
Automatinis derinimas, mm |
Spaudimo jėga, N |
Svoris, kg |
|
STC-IHH15 |
25 |
8 |
1100 |
0,19 |
|
STC-IHH25 |
35 |
13 |
2500 |
0,20 |
|
STC-IHH25SB |
35 |
13 |
2500 |
0,21 |
Puiki šio Bessey svirtinio fiksatoriaus savybė yra automatinis derinimas prie įvairių detalės išmatavimų, išsaugant spaudimo jėgą vienodame lygyje. Spaudimo jėga gali būti lengvai keičiama lengvu užspaudimo varžto pasukimu, priklausomai nuo detalės ypatumų. Pagrindo perforacija yra labai gerai apgalvota, kas leidžia greitai ir patikimai užfiksuoti šį įrankį bet kokioje situacijoje. Tai universalaus naudojimo fiksavimo spaustuvas!
Svirties poslinkis pasiverčia į išilginį atremties judėjimą. Automatinis tolygus spaudimo aukščio paderinimas iki 13 mm, išsaugant beveik nepakitusią spaudimo jėgą be rankinio užspaudimo varžto reguliavimo. Spaudimo jėgos reguliavimas iki 2500N nustatymo sraigto ant lanksto pagalba. Tvirta konstrukcija iš pagerinto metalo – ilgesniam tarnavimo laikui. Pagrindo perforacija tinka tinka tiek metrinei, tiek colinei tvirtinimo sistemai. Aukštos kokybės dviejų komponentų plastikinė rankena.
Pagrindiniai privalumai:
- Horizontalus svirtinis fiksatorius automatiškai nusistato pagal detalės dydį. Spaudimo jėga tuo metu beveik nesikeičia. Daugiau nereikia gaišti laiko prispaudimo varžto reguliavimui.
- Spaudimo jėgą galima nustatyti iki 2500N, priklausomai nuo situacijos. Spaudimo jėga reguliuojama nustatymo varžtu, esančiu po svirtimi.
- Pagrindo perforacija tinka tinka tiek metrinei, tiek colinei tvirtinimo sistemai, kas leidžia greitai ir patikimai užfiksuoti spaustuvą.
Dydžių lentelė:
|
STC-IHH15 |
STC-IHH25 |
||||
|
L1 – 181 mm |
H1 – 32 mm |
B1 – 8,5 mm |
L1 – 233 mm |
H1 – 46 mm |
B1 – 12 mm |
|
L4 – 16 mm |
H2 – 107 mm |
B3 – 20 mm |
L4 – 23 mm |
H2 – 155 mm |
B3 – 32 mm |
|
L5 – 105 mm |
H5 – 13 mm |
B4 – 42 mm |
L5 – 154 mm |
H5 – 25 mm |
B4 – 60 mm |
|
L6 – 45 mm |
H6 – 16 mm |
Lo1 – 26 mm |
L6 – 53 mm |
H6 – 27 mm |
Lo1 – 25,4 mm |
|
L7 – 35 mm |
Lo2 – 13 mm |
L7 – 38 mm |
Lo2 – 25,4 mm |
||
|
L8 – 46 mm |
Lo3 – 28 mm |
L8 – 73 mm |
Lo3 – 38 mm |
||
|
Lo4 – 26-31,75 mm |
Lo4 – 33-48 mm |
||||
|
|
Ø– 5,5 mm |
|
Ø– 6,5 mm |
||
Inovacijos pagrįstos tradicijomis - įrankiai Bessey gaminami jau 125 metus. Įrankiai Bessey gaminami su maksimaliu tikslumu ir nuolatine aukšta kokybe.
